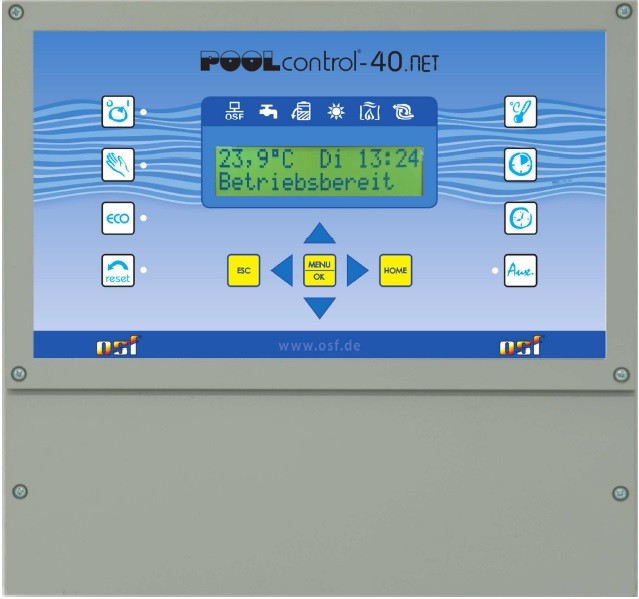

Sterownik basenowy Pool-Control-40.Net

Sterownik Pool-Control-40.Net z podłączeniem internetowym do pomp jedno- i trójfazowych.

Umożliwia sterowanie czasowe tj. załączanie i wyłączanie pompy filtrującej w zależności od czasu, według dowolnie programowalnego programu dobowego lub tygodniowego. Dodatkowo umożliwia ustawienie żądanej temperatury wody w basenie

- Zasilanie 230V (Wyjście na pompę 230V)

- Możliwość połączenia z Eurotronik-10, regulatorem poziomu wody NR-12-TRS-2

- Wyjście 230V dla ogrzewania

- Zestyk bezpotencjałowy dla stacji dozującej

- Regulacja temperatury 0 ° C - 40 ° C

W komplecie z czujnikiem temperatury.

Sterownik umożliwia podłączenieMożna zastosować pompę trójfazową, pompę 230 V AC lub pompę filtrującą o regulowanej prędkości obrotowej z przetwornicą częstotliwości (patrz schematy połączeń). Pompa filtrująca 400V 50 Hz zabezpieczona jest przed przeciążeniem trójfazowym, elektronicznym zabezpieczeniem silnika (zakres prądu regulowany płynnie do 8A). Płukanie wsteczne może odbywać się ręcznie, w zależności od czasu lub ciśnienia za pomocą zaworu 6-drogowego i zamontowanego EUROTRONIK-10 lub za pomocą zaworów sztangowych (słupowych).

Steownik posiada zintegrowany sterownik kontroli poziomu wody w zbiorniku przelewowym przez co nadaje się do basenów z rynną przelewową oraz do basenów ze skimmerem.

Gdy pompa filtrująca pracuje, ogrzewanie basenu jest kontrolowane przez elektroniczny regulator temperatury. W przypadku awarii filtra ogrzewanie jest automatycznie wyłączane przez wewnętrzną blokadę. Na panelu przednim można wybrać żądaną temperaturę wody w basenie lub wyłączyć ogrzewanie. Do podłączenia systemu ogrzewania dostępny jest zarówno styk pod napięciem (zacisk U2), jak i styk bezpotencjałowy (zaciski 23+24).

Do współpracy z basenowymi kolektorami słonecznymi, przez które bezpośrednio przepływa woda w basenie, dostępne są zaciski przyłączeniowe do siłownika od kolektorów słonecznych. Ta jednostka sterująca nie nadaje się do innych kolektorów słonecznych. Temperatura absorbera na czujniku temperatury nie może przekraczać 80°C. Zaciski przyłączeniowe czujników poziomu umożliwiają wygodną, ​​automatyczną kontrolę poziomu wody w basenie. Dodatkowe zaciski przyłączeniowe umożliwiają podłączenie czujnika przepływu lub presostatu oraz styku zabezpieczającego uzwojenie. Pompa filtrująca jest dodatkowo zabezpieczona przed uszkodzeniami, które mogłyby powstać w wyniku pracy układu filtrującego bez wody (zabezpieczenie przed suchobiegiem).

Dodatkowe złącza terminalowe umożliwiają podłączenie dodatkowych urządzeń, np. reflektorów podwodnych i stacji dozującej. Sterownik umożliwia sterowanie odbiornikiem podłączonym do zacisku U4 (230V/max 3A) można go dowolnie włączać i wyłączać za pomocą przycisku na przedniej pokrywie. Zacisk U3 przenosi napięcie 230 V tylko w czasie działania filtra; poza czasem działania filtra jest on pozbawiony napięcia. Zaciski 25+26 są bezpotencjałowe i dlatego można je stosować indywidualnie. W czasie filtrowania styk przekaźnika między zaciskami 25 i 26 jest zwarty; poza czasami filtra ten styk przekaźnika jest otwarty. Styk ten może być używany przy napięciu maksymalnie do 230 V moc maksymalnie do 400W (cos j=0,6). Zaciski 19+20 są bezpotencjałowe i można je wykorzystać do zgłaszania usterek. Zaciski przyłączeniowe styku zabezpieczającego uzwojenie umożliwiają podłączenie wyłącznika stykowego zabezpieczającego uzwojenie, który jest zintegrowany z uzwojeniem silnika pompy filtrującej. Jeżeli ten styk zostanie otwarty, na przykład z powodu nadmiernego nagrzania uzwojenia silnika, pompa filtrująca, a wraz z nią technologia ogrzewania i dozowania zostaną automatycznie wyłączone. Gdy tylko zestyk ochronny uzwojenia zamknie się po ostygnięciu uzwojenia silnika, urządzenia włączają się ponownie automatycznie. Ręczny reset nie jest konieczny. Zaciskom przyłączeniowym styku zabezpieczającego uzwojenie przypisane jest napięcie 230 V.

Zabezpieczenia silnika można używać wyłącznie w przypadku stosowania pomp filtrujących 400 V/50 Hz podłączonych do zacisków U1/V1/W1. Jeśli podczas konfiguracji zostanie wybrana pompa z przetwornicą częstotliwości, ochrona silnika nie będzie aktywna.
